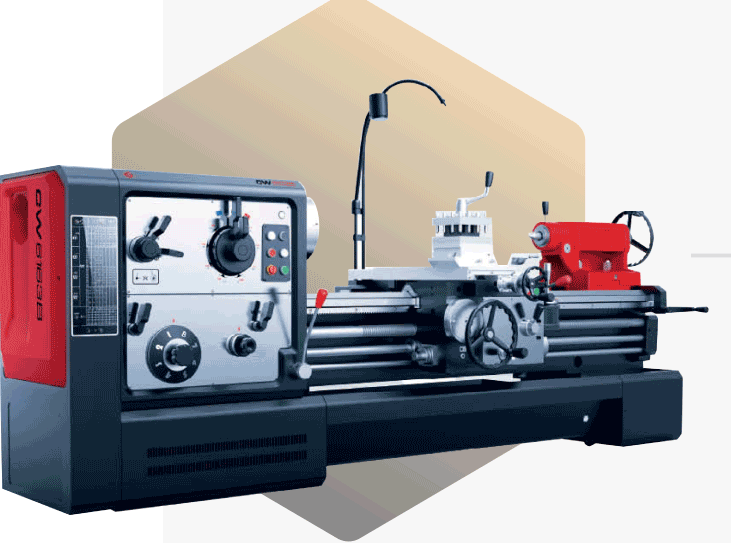

1. 机床的主要技术参数：
项 目 | 单位 | 规格 | 备注 | |
床身上最大回转直径 | mm | φ800 |
| |
最大工件长度 | mm | 1500,3000, 4000,5000 |
| |
床身导轨宽度及淬火硬度 | mm | 600 RC52 |
| |
马鞍槽内最大回转直径/有效宽度 | mm | 1000/310 | CW6280B | |
主 轴 | 主轴通孔直径和轴头形式 | mm | 104 D11 |
|
主轴前端孔锥度 | mm | 120（1:20） |
| |
转速级数 |
| 18种 |
| |
转速范围 | r/min | 5.4-720 |
| |
主电机功率 | kW | 11 |
| |
快速电机功率 | kW | 1.1 |
| |
床鞍快移速度 | mm/min | 4000 |
| |
纵进给量级数和范围 | mm/r | 64种 0.06-24.3 |
| |
横向进给量和纵进给量的比率 |
| 1/2 |
| |
机床丝杠螺距 |
| 12（公制） |
| |
螺纹车削 | 公制螺纹 | mm | 50种 1-240 |
|
英制螺纹 | t.p.i | 26种 14-1 |
| |
模数螺纹 | mm | 53种 0.5-120 |
| |
径节螺纹 | Dp | 24种 28-1 |
| |
尾座 | 尾座套筒的直径 | mm | 100 |
|
套筒行程 | mm | 250 |
| |
尾座主轴锥孔锥度 |
| 莫氏5号 |
| |
刀架 | 刀架形式 |
| 立式四工位 |
|
刀架最大回转直径 | mm | 480 |
| |
下刀架最大横向行程 | mm | 500 |
| |
上刀架最大行程 | mm | 200 |
| |
冷却泵电机功率 | W | 180 |
| |
2．机床精度：
机床精度贯彻GB/T4020-1997《卧式车床精度检验》标准。
检 验 项 目 | 工厂标准 |
加工精度 | IT6-IT7 |
加工工件圆度 | 0.01mm/Ф100 |
加工工件圆柱度 | 0.04mm / 300mm |
加工工件平面度 | 0.025mm/Ф300mm |
