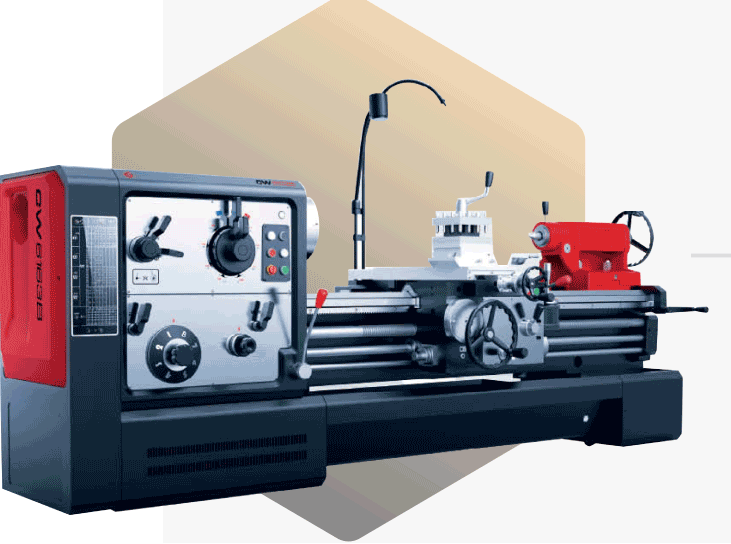

CW61(2)93B

详细信息


1. 机床的主要技术参数:

项    目

单位

规格

备注

床身上最大回转直径

mm

φ930



最大工件长度

mm

1000,1500,2000,3000,

4000,5000



床身导轨宽度及淬火硬度

mm

550  RC52



马鞍槽内最大回转直径/有效宽度

mm

1100/300

CW6293B

主              轴

主轴通孔直径和轴头形式

mm

104 D11



主轴前端孔锥度

mm

120 (1:20)



转速级数



18种



转速范围

r/min

6-800



主电机功率

kW

11



快速电机功率

kW

1.1



床鞍快移速度

mm/min

4000



纵进给量级数和范围

mm/r

64种 0.05-24.3



横向进给量和纵进给量的比率



1/2



机床丝杠螺距



12(公制)



螺纹车削

公制螺纹

mm

50种 1-240



英制螺纹

t.p.i

26种 14-1



模数螺纹

mm

53种 0.5-120



径节螺纹

Dp

24种 28-1



尾座

尾座套筒的直径

mm

100



套筒行程

mm

250



尾座主轴锥孔锥度



莫氏5号



刀架

刀架形式



立式四工位



刀架最大回转直径

mm

650



下刀架最大横向行程

mm

500



上刀架最大行程

mm

200



冷却泵电机功率

W

120(大于3m行程为180)




 2.机床精度:

机床精度贯彻GB/T4020-1997《卧式车床精度检验》标准。

检 验 项 目

工厂标准

加工精度

IT6-IT7

加工工件圆度

0.02mm/Ф120

加工工件圆柱度

0.04mm / 300mm

加工工件平面度

0.025mm/Ф300mm
